SRC造 非埋込式柱脚終局強度とEoB指標の算出

SRC造の非埋込式柱脚の場合のRC診断2001 入力ポイントを確認します。
柱の構造に「柱脚RC」を指定していることが前提です。(こちらも確認してください)

非埋込柱脚終局強度の入力
1. 下準備 – 柱符号Noをメモしておく
2. 終局強度の入力
EoB指標算出方法

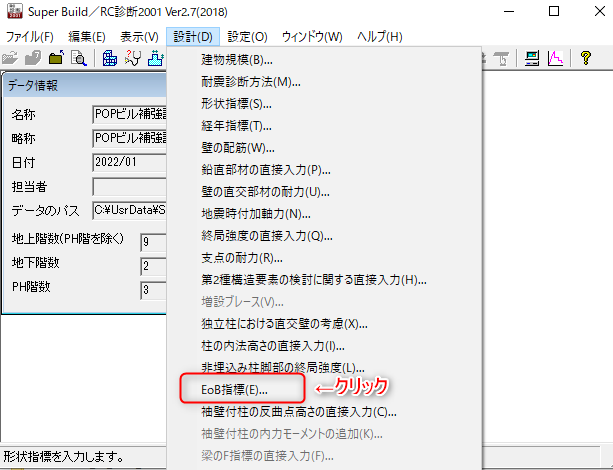

1. EoB入力

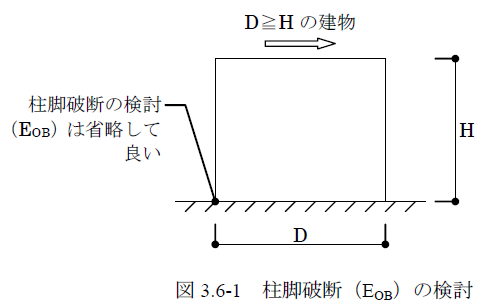

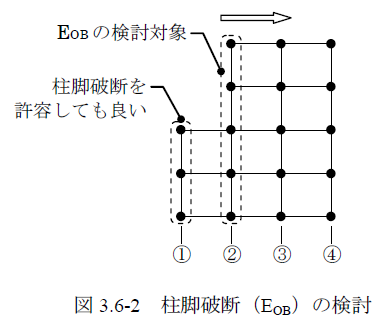

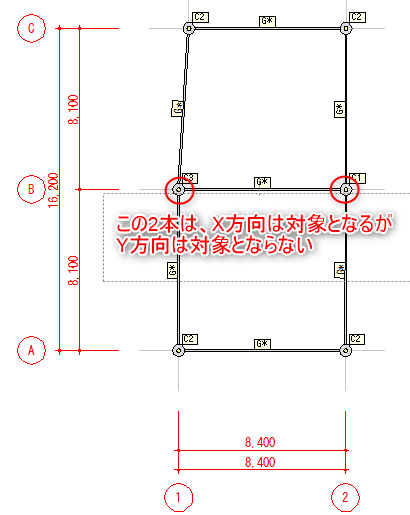

2. EoB注意点

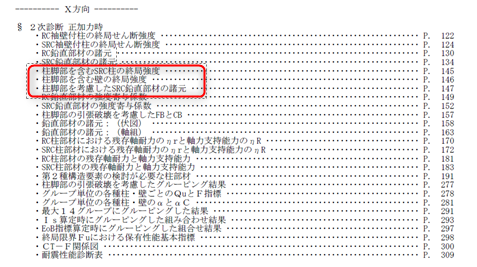

非埋込柱脚終局強度の入力

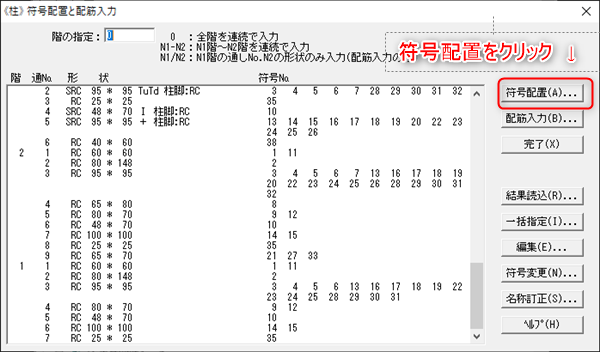

下準備 – 柱符号Noをメモしておく

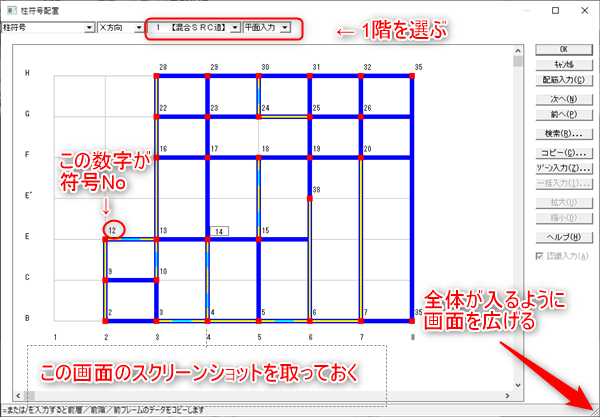

マウス入力だと意識することはほとんどありませんが、「符号No」というものが各柱に振られます。
これは「1C1」などの符号とは別に振られるシステム上の数値で、RC診断2001での入力に必要になってくるので、まずこれをメモしておきましょう。

この画面のスクリーンショットを取っておくか、各柱位置の符号Noを控えておきましょう。

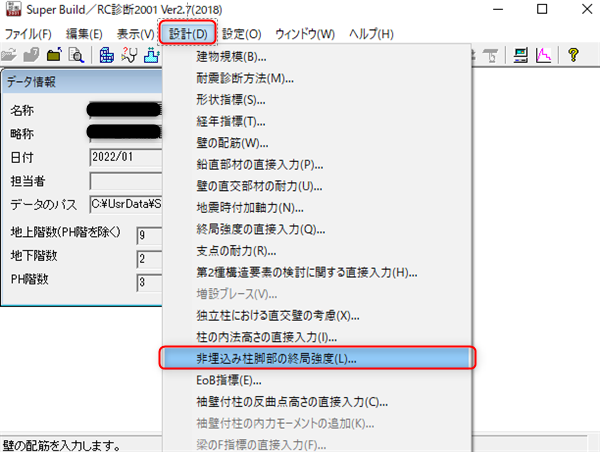

終局強度の入力

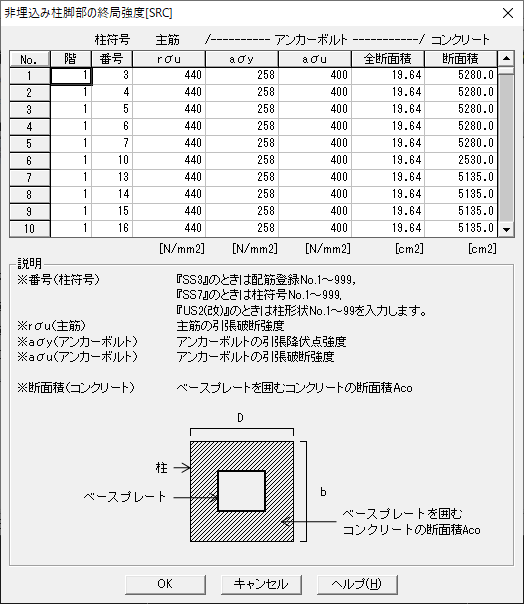

非埋込式柱脚の曲げ終局強度算出のために、各パラメータを入力します。

非埋込式柱脚の柱すべてについて入力します。入力する数値は以下のとおりです。

階　　　　  ：対象階(基本的には1階のはず)
番号　　　  ：上で控えた符号No
主筋rσu　　：主筋の鉄筋種別の規格最小引張強度で、下の表を確認してください。
ｱﾝｶｰaσy　　：柱脚アンカーボルトがSS400の場合、258(1.1F)
ｱﾝｶｰaσu　　：柱脚アンカーボルトがSS400の場合、400(Fu)
ｱﾝｶｰ全断面積：アンカーボルトの断面積×本数(cm2)。4-25φなら4.91×4＝19.64 など
ｺﾝｸﾘｰﾄ断面積：(柱断面積) － (ベースプレート面積) で算出。
